电连接器高频钎焊

电连接器高频钎焊

一、什么是电连接器？

       电连接器（航空插头）的换代产品，具有体积小、重量轻、使用方便、耐插拔，导电性能佳，密封性好的特点。广泛适用于各类电器设备、仪器、仪表之间的线路连接。由于电连器对于精度、气密性及焊接后焊缝平整度等技术要求比较高，所以电连器钎焊技术应用对感应钎焊设备有着很高的要求。

图一 电连接器

图二 各式各样的电连接器

二、电连接器常用的焊接方法

   目前的电连接器焊接大致有：真空钎焊、回流焊、热板焊；以上几种焊接方法容易出现加热时间过长出现过度“老练”、氧化或者加热温度不宜控制，可能引起工件性能下降或造成工件不可逆的损伤。感应钎焊技术能很好地克服这些缺陷从而提升产品品质。

三、感应钎焊在电连接器焊接中的优势

       1)由于热量是由工件本身产生的，因此加热迅速，工件表面的氧化比炉中钎焊少得多，而且可防止母材的晶粒长大和再结晶的发展。(2)由于感应加热的集肤效应，可以实现对工件的局部加热，热量的高度局域性，可以使焊点快速达到熔融所需温度而不必冒损坏工件的危险。(3)由于感应加热钎焊采取的是由内而外的加热方式，它的效果不受钎焊位置或接头变化的影响。(4)感应加热可以实现快速加热和冷却，往往几秒钟就一个周期，焊接周期更快，提高了生产效率，非常适用于自动化、大规模生产工艺。

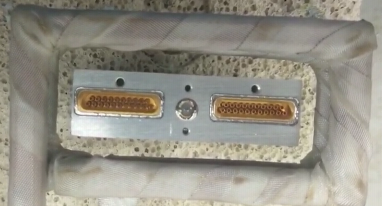

电连接器焊接

四、感应钎焊还能用在哪些领域？

目前，感应钎焊技术广泛应用于各种金属，包括铝、纯铜、铜合金、铁、铸铁、不锈钢等具有对称形状的焊件的焊接，特别适用于管件的套接，管子和法兰，轴和轴套等类似接头形式的连接。

1、空调制冷行业

 各种铜制、铝制、不锈钢、碳钢、紫铜与黄铜、铜与铝的焊接，如：分配器、分流器、管接头、视液镜、压缩机引出口、储液罐、储液瓶、四通阀端盖、分歧管等焊接。

2、汽车空调系统压缩机出口紫铜-铁、储液器干燥器铝接口、管路中铝管与铝管、铝管与接头、单管压板、双管压板、冷凝器蒸发器引出管、消音器、铝制分配器等。

3、新能源电池动力电池系统

水冷板、水冷带与接头、堵头、水嘴等

4、其他

合金刀头、盾构机截齿等
