铜铝钎焊

铜铝钎焊

专用高频钎焊机

1.实验目的

针对铜铝进行焊接实验，观察焊接效果。

图1  铜、铝管

2.实验环境

  测试平台由深圳市北辰亿科科技有限公司的25KW设备为主要平台，分机采用3付磁芯分机，外加铜管、铝管构成。

图2  感应器

3.实验步骤

1、 按照原理图搭建试验平台，确保电路安全、可靠连接；

2、 确保冷却循环水正常；

3、 制作所需感应器；

4、 准备工装夹具，利用工装夹具将工件压紧，利用感应线圈对工件进行感应加热测试。

4.实验数据

4.1产品1

 本次对铜铝管进行焊接实验，感应器采用图2感应器，焊料采用北辰亿科专用药芯焊料。采用Φ2.0*20mm双圈焊环，焊接效果图如下：

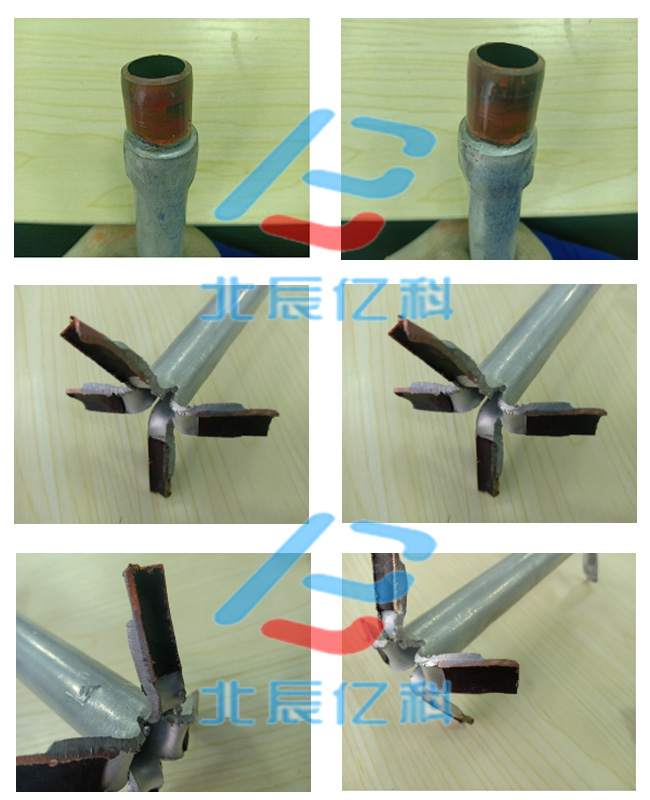

图3  焊接效果图

4.2产品2

 本次对铜铝管进行焊接实验，感应器采用图2感应器，焊料北辰亿科专用药芯焊料。采用Φ2.0*16mm单圈焊环，焊接效果图如下：

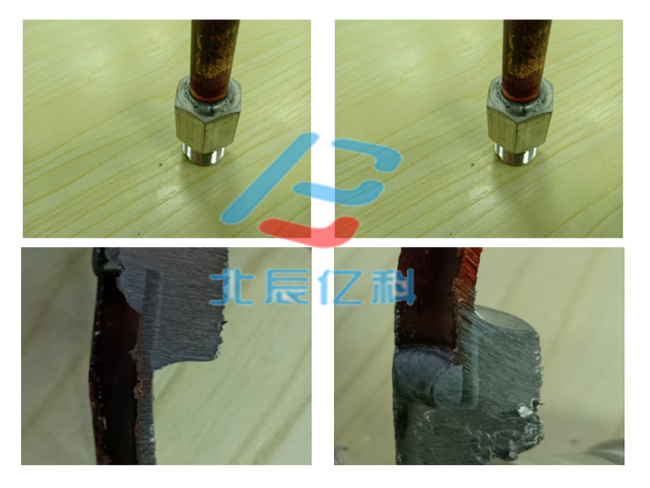

图4  焊接效果图

5.实验分析及结论

本次实验主要对铜、铝管进行焊接实验，焊料采用北辰亿科专用药芯焊料。

实验结果：北辰亿科专用焊料进行铜铝焊接，初步判定铜铝可以焊接，工件表面焊料填充充实。产品1熔深有7-8mm（70%以上），产品1熔深有4.5-5mm（90%以上）。有但工件表面不光滑。
