我们一直在说感应钎焊,那么到底什么是感应钎焊呢,高频钎焊设备厂家哪家比较专业?今天北辰亿科带大家来了解感应钎焊的具体情况!
感应钎焊与普通焊接不同,钎焊时母材不熔化,采用比母材温度低的钎料,加热温度采取低于母材固相线高于钎料液相线的一种连接方法。当被连接零件和钎料加热到钎料熔化,利用毛细作用、润湿作用,与母材相互溶解和扩散,继而充满母材与被连接件间的缝隙。

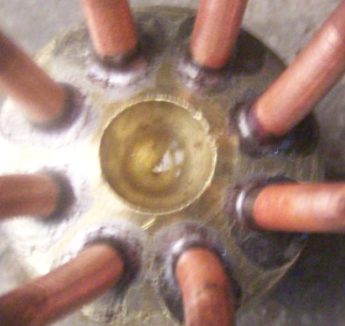

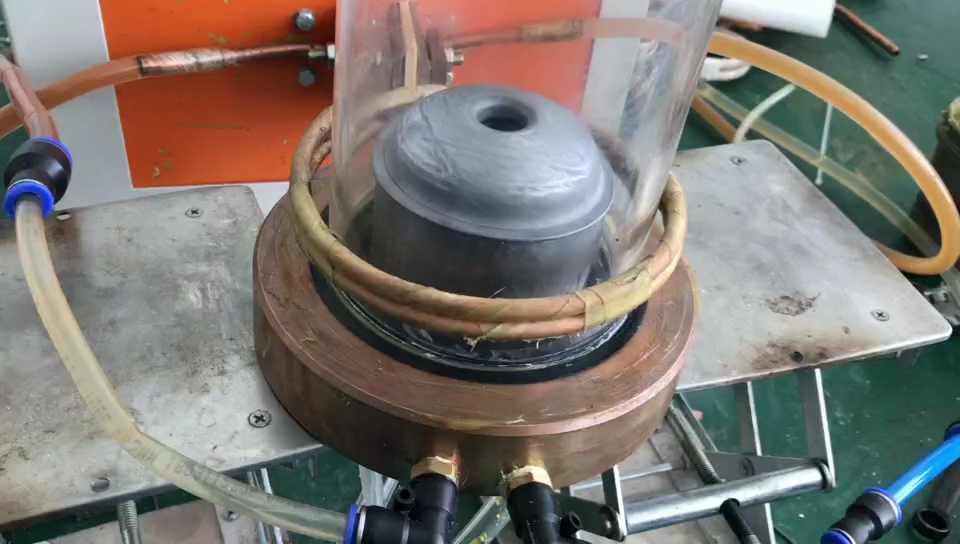

图1 | 图2 |
钎焊和熔焊相比,钎焊具有以下优点:
(1)钎焊加热温度低,对母材组织和性能影响较小;
(2)钎焊接头平整光滑,外形美观;
(3)焊件变形较小,尤其是采用均匀加热的钎焊方法,焊件的变形可减小到较低的程度,保证焊件的尺寸精度;
(4)生产效率高;
(5)可以实现异种金属或合金、金属与非金属的连接。
感应焊接想要在实际中应用,必须具备以下九点要求,今天我们先来说前四点:
1.感应焊接钎料介绍
为了满足接头性能和钎焊工艺的要求,钎料一般满足以下几项基本要求;
1)合适的熔化温度范围,通常情况下它的熔化温度要比母材低;
2)在钎焊温度下具有良好的润湿性能和铺展性能,能充分填充接头间隙;
3)与母材的物理、化学作用应保证它们之间形成牢固的结合;
4)成分稳定,尽量减少钎焊温度下元素的烧损或挥发,少含或不含稀有金属和贵重金属;
5)能满足钎焊接头物理、化学及力学性能等要求。
2.感应焊接的钎剂介绍
钎剂的作用是除去母材和液态钎料表面上氧化物,保护母材和钎料在加热过程中不被进一步氧化以及改善钎料在母材表面的润湿性能。因此钎剂必须具有足够的去除母材及钎料表面氧化物的能力;熔化温度及最低活性温度应稍低于钎料的熔化温度,在钎焊温度下具有足够的润湿能力。

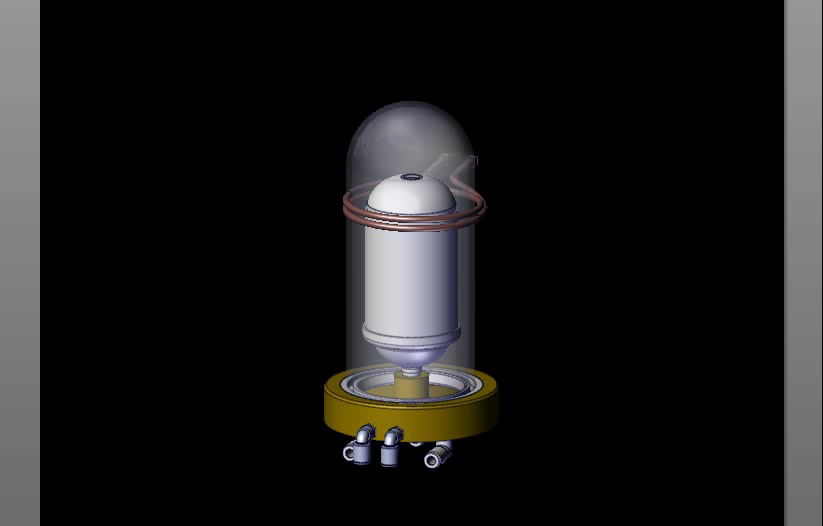

图3
3.感应焊接的配合间隙
在钎焊过程中,接头间隙选择是非常重要的,合理的接头间隙不仅关系到熔化焊料毛细作用,进而影响在焊缝中的流动情况,而且不同间隙中熔融钎料凝固形成的结构式不同的。采用大间隙中,晶粒会没有方向性长大,大晶粒会影响到接头的强度;而采用小间隙时,沿钎缝宽度方向上是一个晶粒层,间隙减小,凝固金属量减少,使得凝固后可形成光滑的平面晶粒,焊缝强度提高。

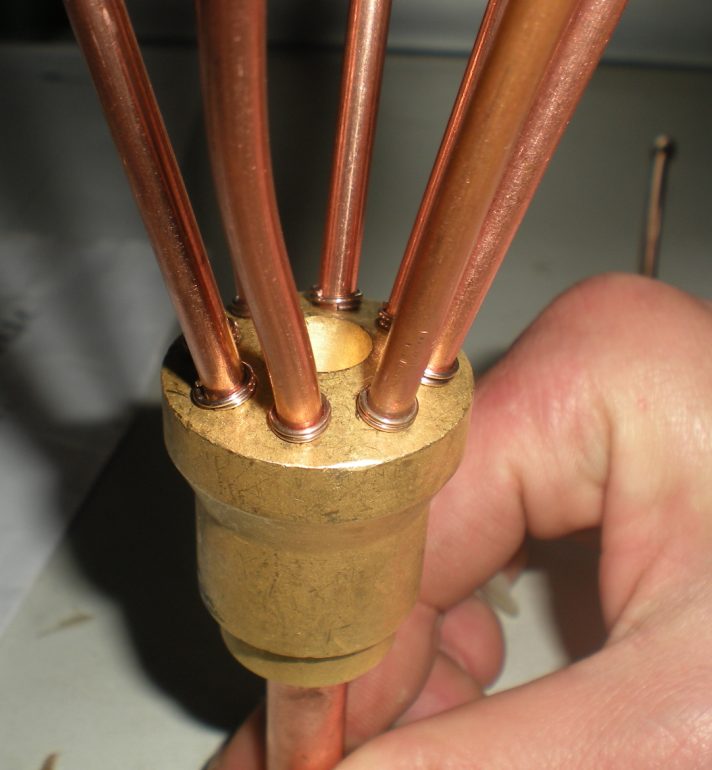

分液头焊接根据工件材质及所选用的钎料,间隙选择0.05——0.15mm,这样既能充分发挥毛细作用,保证焊缝接头的强度。
图4
4.感应焊接的焊前处理
钎焊前必须仔细地清除工件表面的氧化物、油脂、赃物等,因为熔化了的钎料不能润湿未经清理的零件表面,也无法填充接头间隙。清理零件表面包括:
清理油污:油污可用有机溶剂去除。常用的有机溶剂有酒精、四氯化碳、汽油、三氯化烯、二氯乙烷及三氯乙烷等。
清除氧化物:清除零件表面的氧化物可用机械方法,如锉刀、金属刷、砂纸、喷砂等;化学侵蚀法;电化学侵蚀法。
图5
感应钎焊的真实案例:
图6
感应真空钎焊
对于以上内容,如果大家有什么问题,欢迎在线咨询,留言。
